Редактор эталонной базы геологических знаков
Редактор эталонной базы позволяет назначить стилевое оформление в соответствии с требованиями по оформлению геологических карт масштаба 1 : 1 000 000 и 1 : 200 000.
Окно эталонной базы вызывается от кнопки редактора сложных векторных стилей. При первом обращении к редактору ЭБЗ выполняется загрузка всех стилей базы в память, что позволяет ускорить вызов при последующих вхождениях в этот ражим назначения стилевого оформления.

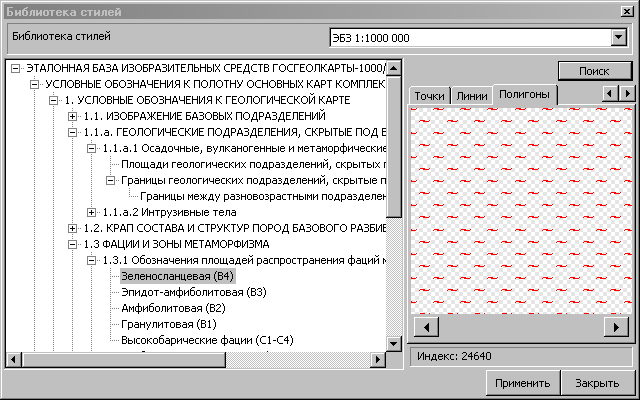

Панель редактора
Работа с редактором
- Выбрать нужный раздел базы
- Определить стиль отображения. Стиль должен отрисовываться в правой части редактора. Индекс эталона показан сверху стиля отображения
- Нажать кнопку Применить. После выхода элементу легенды будет присвоен выбранный стиль
Кнопка Закрыть - выход из окна редактора без сохранения стилевого оформления.
Поиск стиля по эталонной базе
Для установки нужного стандартного стиля в библиотеке следует воспользоваться кнопкой Поиск. Поиск выполняется либо по индексу, либо по строке. Поиск по индексу однозначен, поиск по строке дает пер-вое вхождение строки в дереве эталонной базы. Переход к следующему вхождению строки поиска – повторное нажатие на кнопку Применить.
В случае отсутствия индекса или строки в эталонной базе появляется соответствующее сообщение.
